25萬帶復式客廳農村別墅全部圖紙

120平 25萬復式三層長11.24米寬12.34米

分享到：

￥998

建筑層數：三層
結構形式：磚混結構
開間尺寸： 11.24米
進深尺寸： 12.34米
占地面積： 119.5平方米
建筑面積： 364.17平方米
建筑風格：歐式
主體造價：25~29萬（僅供參考）

本案簡介： 23萬帶復式客廳農村別墅全部圖紙，本戶型為新農村23萬到27萬三層自建房設計圖，外立面簡約素凈，外墻用到白色和淺灰色兩種色調的真石漆，一層底部用到深棕色文化石加強外立面的豐富性，戶型南北通透，客廳中空，擁有氣勢磅礴的門柱，層層疊進的坡屋頂，三層帶休閑露臺，鄉親們都爭相搶建。

圖片屬性

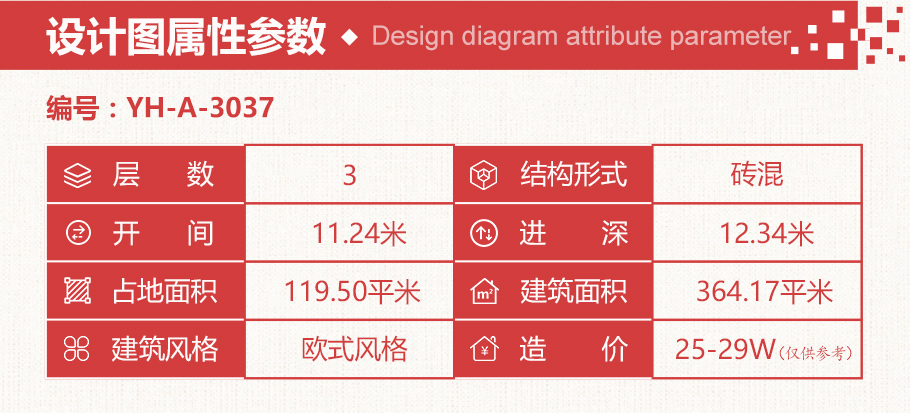

風格：歐式	層數：三層	結構形式：磚混結構	圖紙編號：YH-A-3037
開間：11.24米	進深：12.34米	占地面積：119.5平方米	建筑面積：364.17平方米

圖紙內容

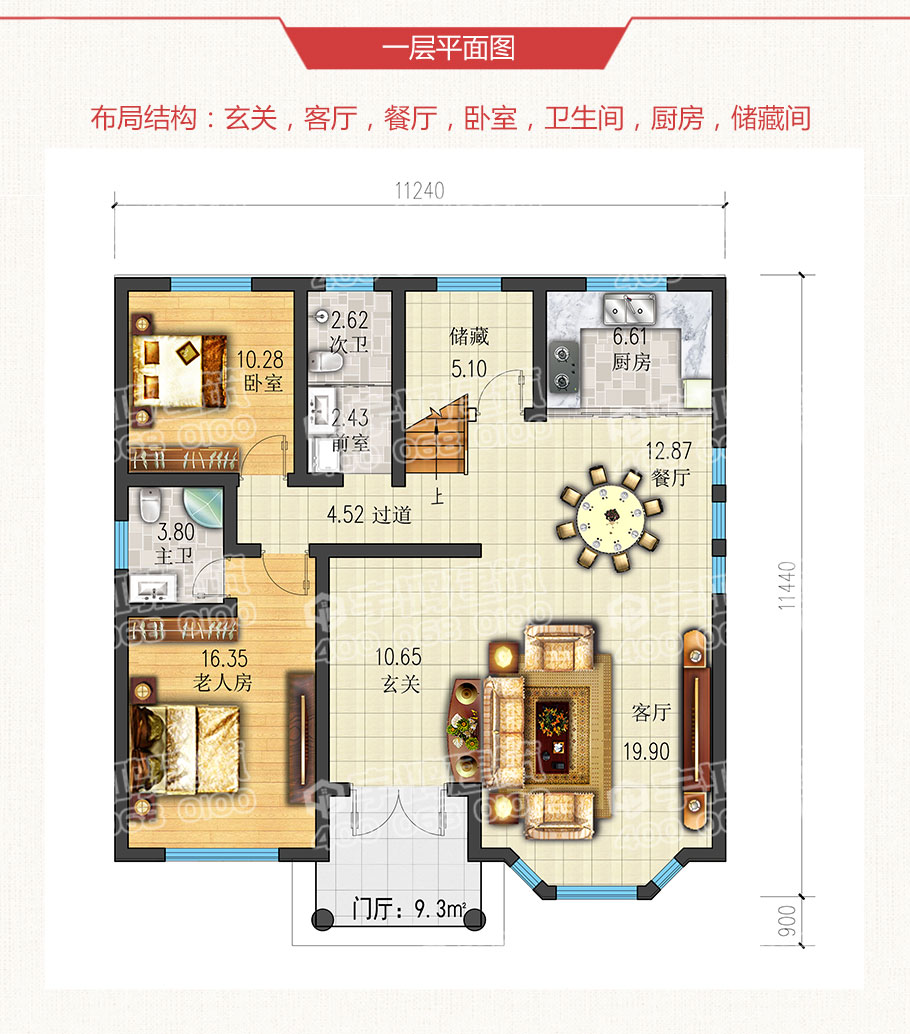

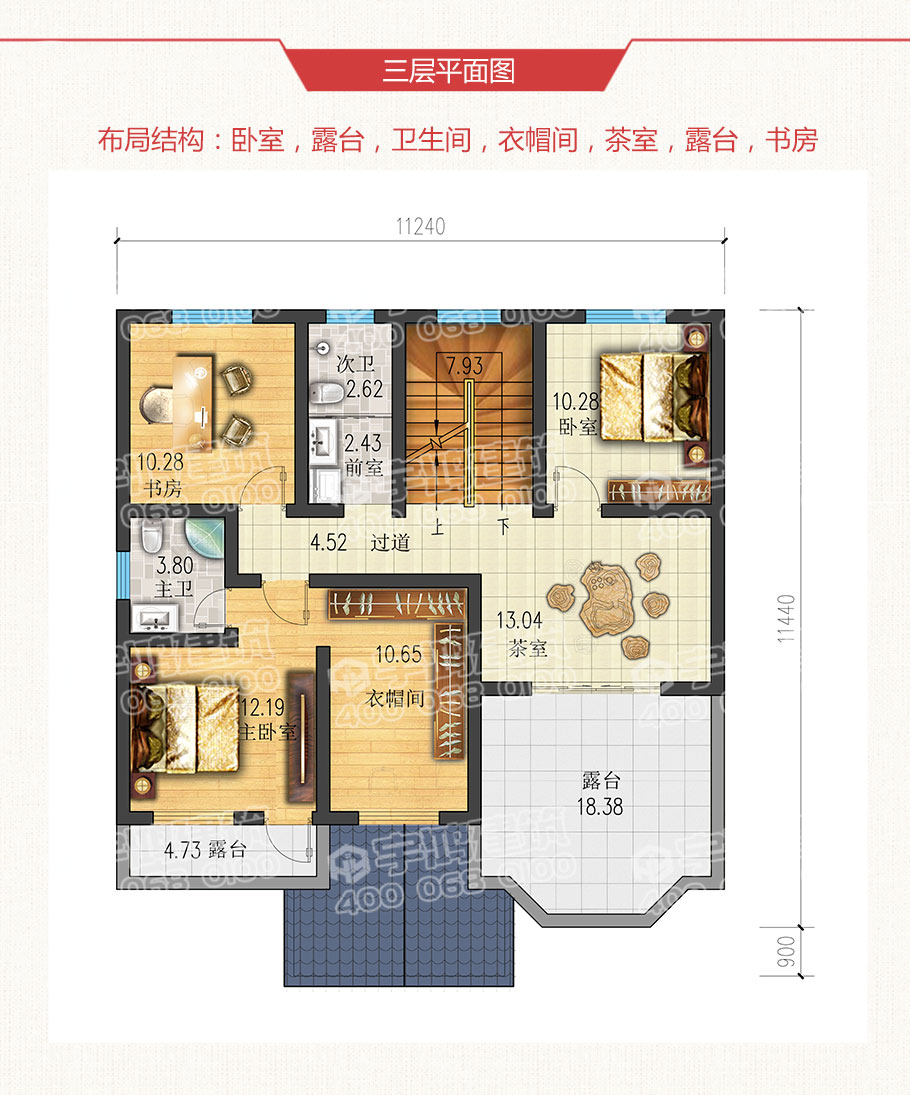

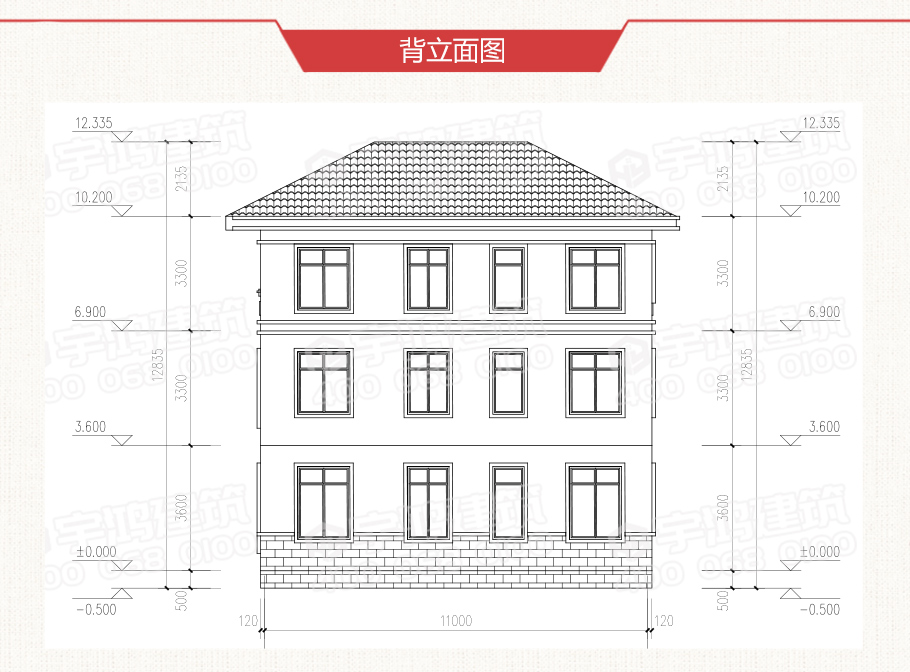

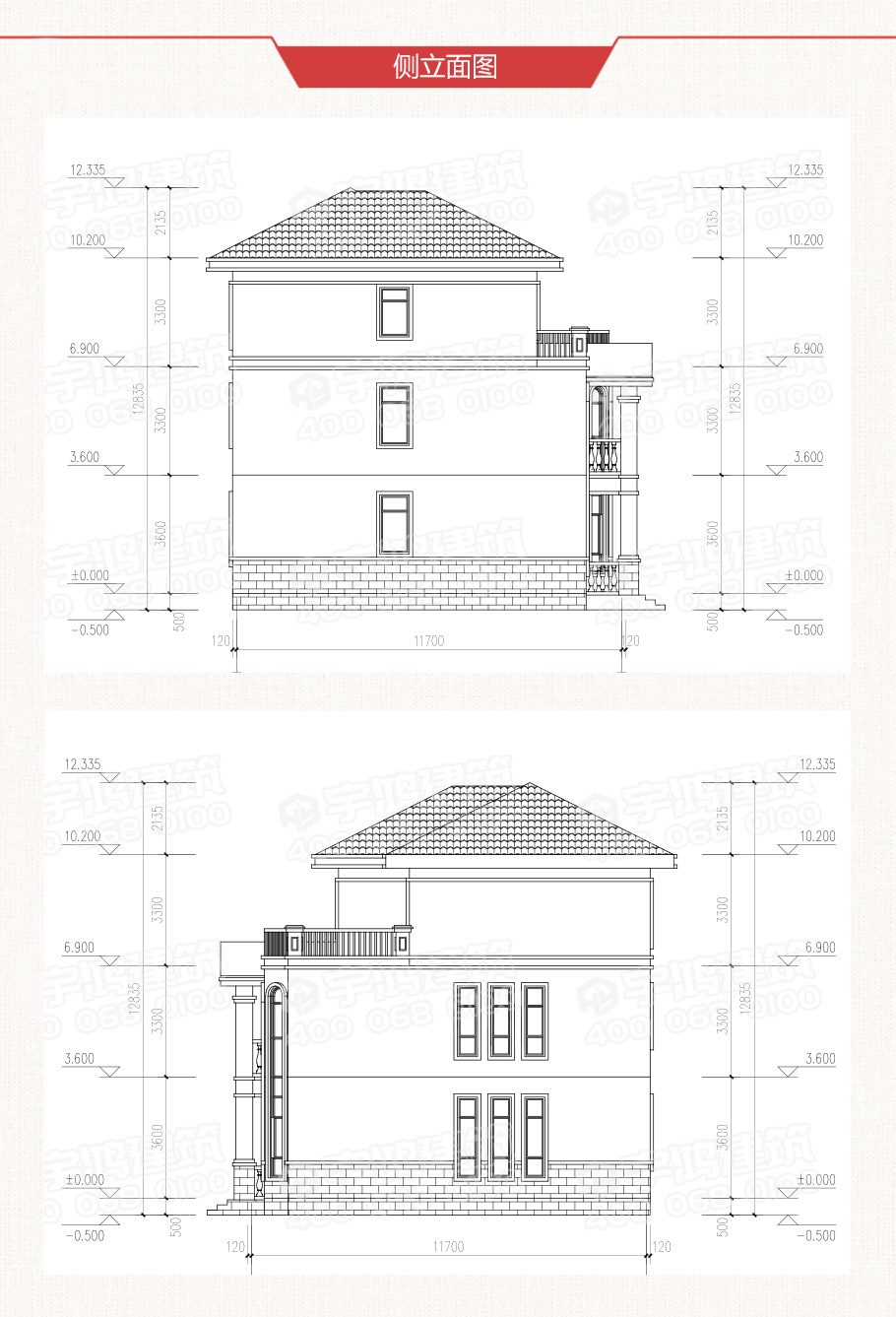

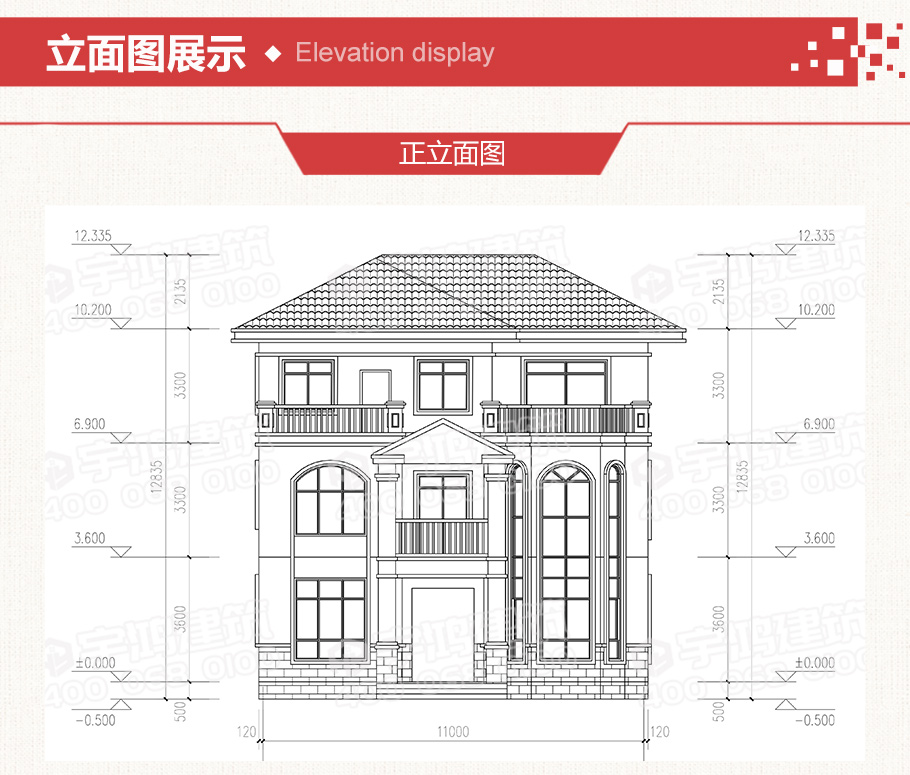

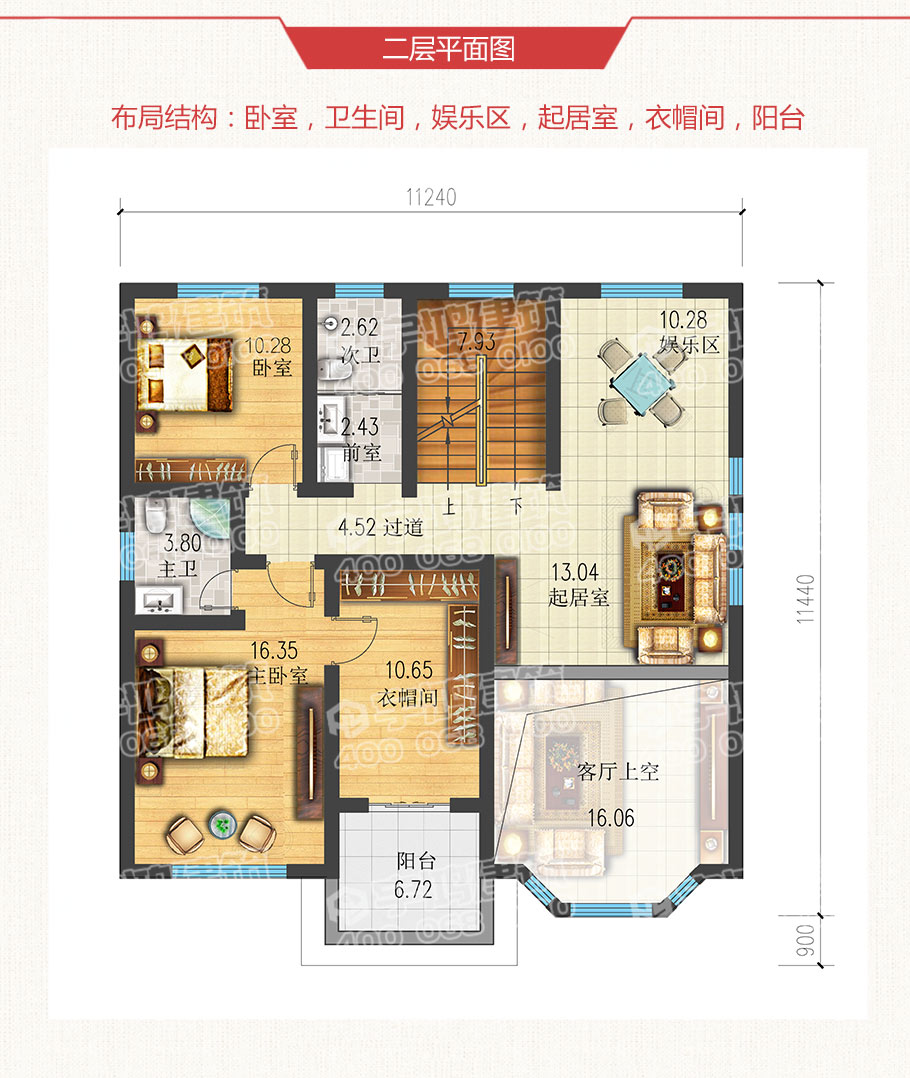

建筑圖：	建筑平面圖：一層平面圖，二層平面圖，三層平面圖；建筑立面圖：東立面圖，西立面圖，南立面圖，北立面圖，剖面圖；大樣圖：樓梯詳圖，細部大樣，門窗大樣
結構圖：	柱施工圖：基礎平面圖，一層柱平面圖，二層柱平面圖，三層柱平面圖，屋頂柱平面圖；梁施工圖：一層梁平法施工圖，二層梁平法施工圖，三層梁平法施工圖，頂層梁平法施工圖；板施工圖：層板平法施工圖，二層板平法施工圖，三層板平法施工圖，屋頂層板平法施工圖詳圖：樓梯平面，樓梯剖面圖；其他：坡屋面施工說明圖一，坡屋面施工說明圖二，坡屋面施工說明圖三
給排水圖：	樓層給排水平面圖：一層給排水平面圖，二層給排水平面圖，三層給排水平面圖；屋頂給排水平面圖；衛生間排水系統圖
電氣圖：	配電系統圖；插座平面圖：一層插座平面圖，二層插座平面圖，三層插座平面圖，屋頂層插座平面圖；照明平面圖：一層照明平面圖，二層照明平面圖，三層照明平面圖，屋頂照明平面圖接地平面圖，防雷平面圖
